Tìm hiểu về loại van cầu

Tìm hiểu về loại van cầu

Giới thiệu van cầu là gì ?

Van cầu có tên tiếng anh là Globe Valve được gọi với nhiều tên gọi khác là là van cầu hơi, van cầu yên ngựa, van cầu chữ ngã hay van cầu chữ S do tính chất sử  dụng cho ứng dụng và hình dạng thiết kế của van mà người ta gọi theo tên như vậy. Van có 2 dạng là van cầu nối ren và van cầu nối bích xét về điều khiển hoạt động thì van cũng có 2 dạng đó là dạng van cầu tay quay,van cầu điều khiển (thì chỉ có van cầu nối bích).

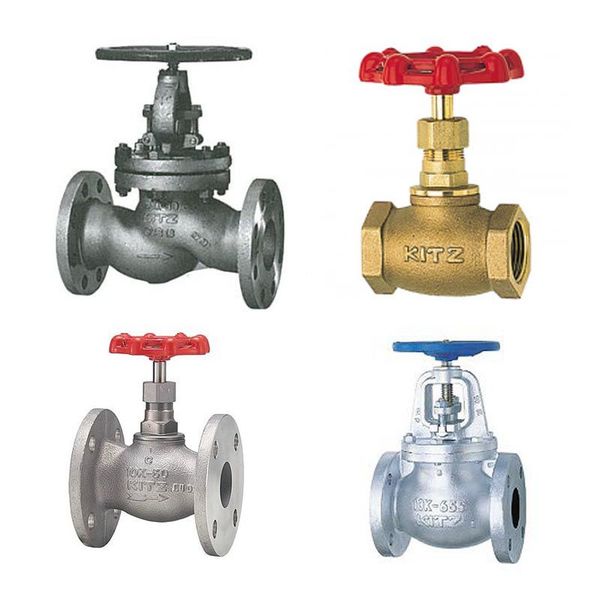

các loại van cầu
Các loại van cầu
Van cầu được sử dụng cho việc điều chỉnh dòng chảy trong một đường ống. Van cầu được sử dụng để kiểm soát hoặc ngăn chặn dòng chảy của chất lỏng hoặc khí qua một đường ống. Van cầu được đặt tên theo hình dạng - hình cầu với hai nửa của thân van được ngăn cách bởi một bộ phận kiểm soát dòng chảy (baffle) bên trong thân van.

Sản phẩm có giá thành cạnh trang bởi được nhập khẩu trực tiếp với đầy đủ giấy tờ,kích thước,chất liệu cấu tạo và kiểu kết nốn để phục vụ người sử dụng.Điều nàu cũng giúp người sử dụng có nhiều sự lựa chọ  để chọn loại cho phù hợp với từng ứng dụng khác nhau sao cho hợp lý.Sản phẩm được bảo hành 12 tháng hỗ trợ lắp đặt và vận chuyển toàn quốc.

Cấu tạo nguyên lý hoạt động của van cầu

Ghế của van cầu nằm ở giữa và song song với đường ống, và lỗ trên ghế được đóng lại bằng đĩa hoặc chốt. Van cầu có thể được cơ cấu để điều khiển lưu lượng theo cả hai hướng.

Mặc dù các van cầu có sự giảm áp suất cao hơn van cửa và van bi nhưng chúng có thể được sử dụng khi áp suất qua van giảm không phải là một yếu tố kiểm soát. van cầu cũng có một bộ phận kiểu đĩa có thể di chuyển và một ghế đệm vòng tròn cố định trong thân hình cầu.
Van cầu cũng được biết đến như là van tiết lưu. Van cầu nối ren có kích cỡ từ DN15 tới DN50 cụ thể là DN15, DN20, DN25, DN32, DN40 và DN50 còn van cầu nối bích có kích cỡ DN50, DN64, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500, DN600, DN700, DN800 áp lực làm việc PN10, DN16, PN25, PN40...
cấu tạo của van cầu
cấu tạo của van cầu

Ứng dụng

Ứng dụng phổ biến nhất của van cầu là kiểm soát dòng lưu lượng nước tiêu chuẩn. Khi xoay tay, đĩa sẽ được hạ xuống hoặc nâng lên. Khi đĩa đã được hạ xuống hoàn toàn, nguồn cấp nước sẽ tắt. Khi đĩa được nâng lên hoàn toàn, lưu lượng nước ở mức tối đa.

Trong các ứng dụng công nghiệp tự động hóa hay ngay cả ứng dụng tự động trong hệ HVAC, van cầu có thể được gắn bộ phận truyền động (actuator) bằng điện, khí nén hoặc thủy lực thay vì dạng cơ tay quay, và được gọi là van cầu điều khiển điện hoặc van cầu điều  khiển khí nén.

Bộ phận kiểm soát dòng chảy nằm bên trong van cầu giúp định hướng dòng lưu lượng.Các van cầu thường không phù hợp với chất bùn sệt do bị cản trở bởi vách ngăn.

Do tính nhạy cảm với áp suất và khả năng dễ ăn mòn, dể đảm bảo được chất lượng vận hành hệ thống chúng ta cần cân nhắc các yếu tố sau:
  • Phạm vi kiểm soát lưu lượng
  • Việc giảm áp suất
  • Công suất tiêu thụ dự kiến
Các ứng dụng điển hình của van cầu bao gồm:
  • Hệ thống nước làm mát, nơi lưu lượng cần được điều chỉnh
  • Các hệ thống dầu nhiên liệu có lưu lượng được điều chỉnh và độ kín nước là rất quan trọng
  • Dùng cho hệ hơi và và hệ đường ống nước cần độ đóng kín và an toàn là những điểm quan tâm chính
  • Dùng cho cấp nước, thực phẩm, hoá học, hệ thống thoát nước và chiết xuất không khí ngưng tụ
  • Nắp nồi hơi, ống thoát nước, lỗ thông hơi chính và cống rãnh thoát nước
  • Hệ thống dầu nhờn tuabin
